Измеритель длины кабеля Ermenrich NetGeeks NL80 85673 фиолетовый
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Ermenrich NetGeeks NL80 – продвинутый измеритель длины кабеля и кабельный тестер в одном устройстве. Этот многофункциональный прибор способен методом импульсной рефлектометрии (TDR) с высокой точностью определить длину линии в пределах 1000 м. Как тестер он «дружит» с телефонными, коаксиальными, Ethernet- и другими видами кабелей с металлическими жилами. В его функции входит поиск места обрыва или короткого замыкания, проверка витых пар на правильность кроссировки, тесты пинга и PoE, проблесковая индикация и трассировка кабеля в пучке. Кроме того, девайс оснащен датчиком бесконтактного обнаружения опасного напряжения (NCV).

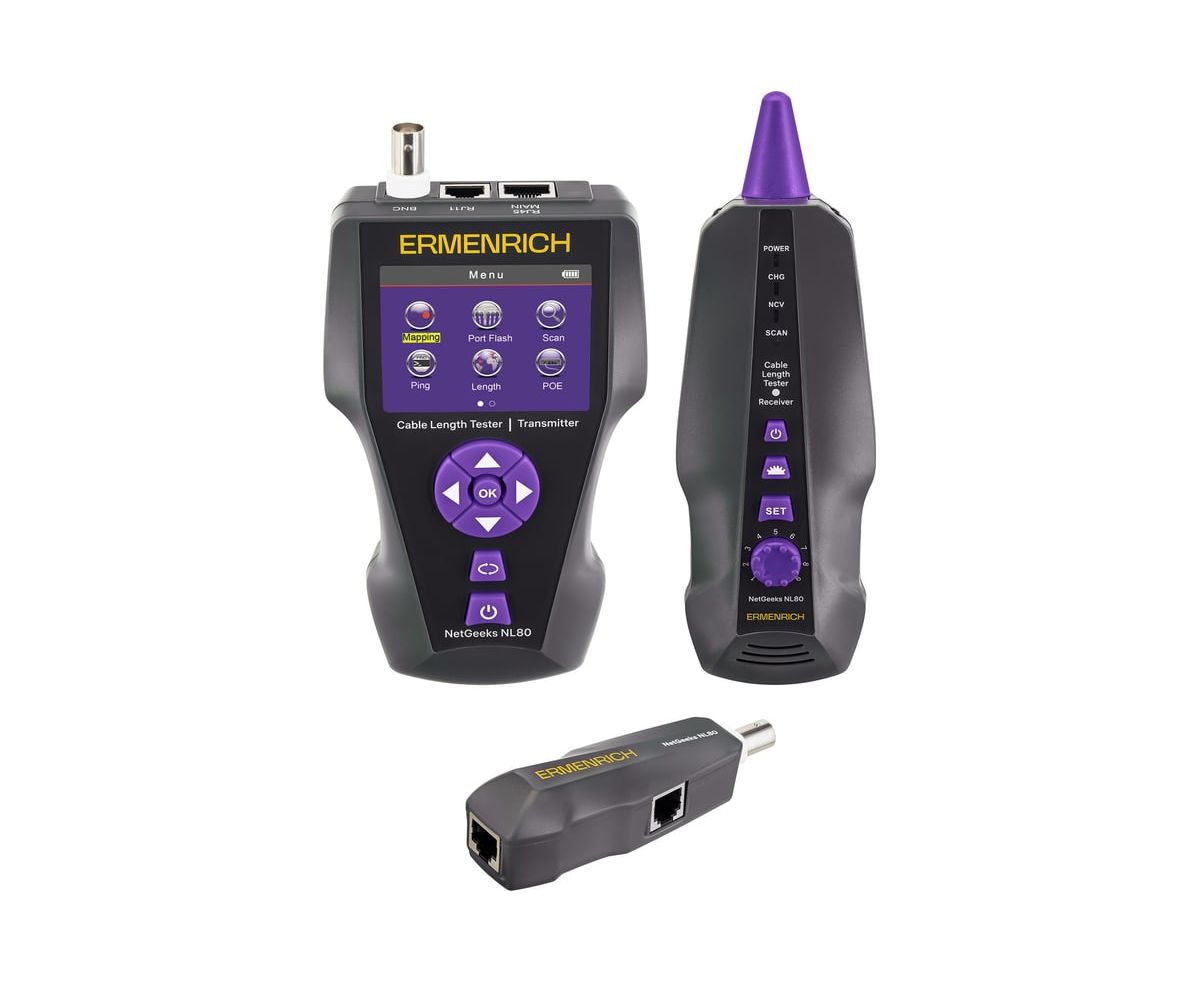

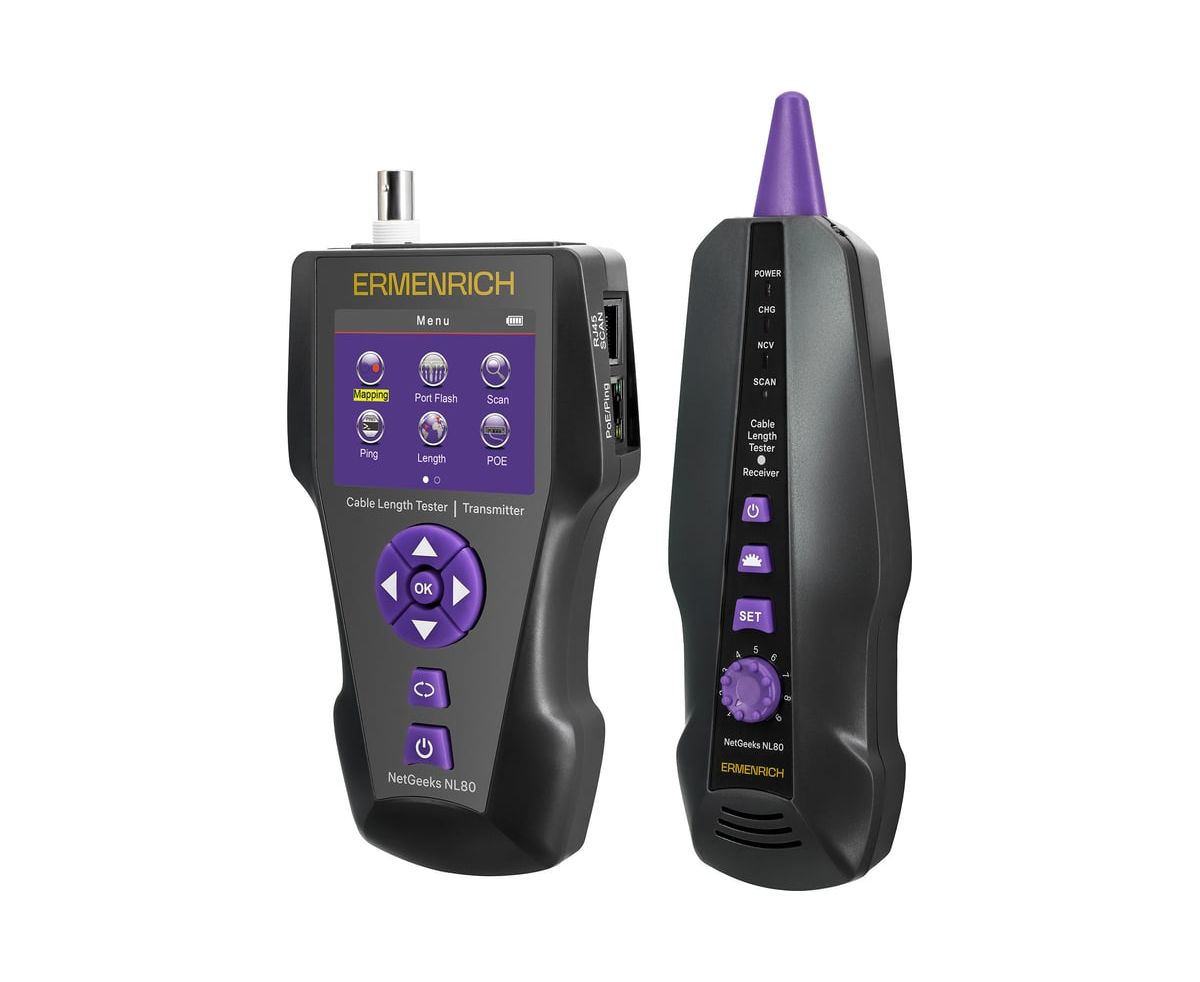

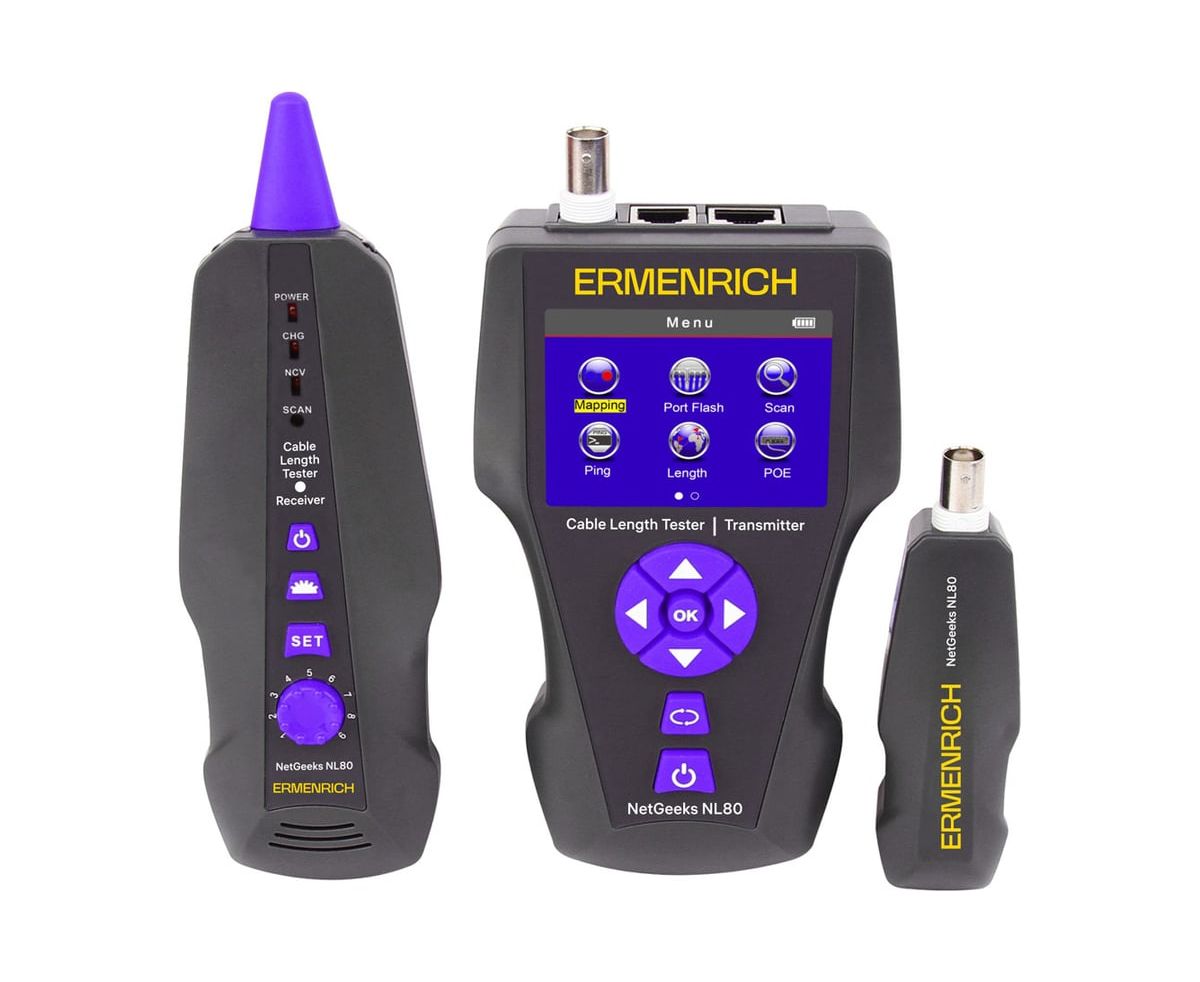

Прибор представляет собой комплект из передатчика, приемника, дистанционного модуля и диагностических принадлежностей (патч-кордов, зажима-«крокодила»). У передатчика есть большой цветной LCD-дисплей с подсветкой, на котором отображаются результаты измерений и тестов. Меню устройства интуитивно понятно, принцип управления им несложный.

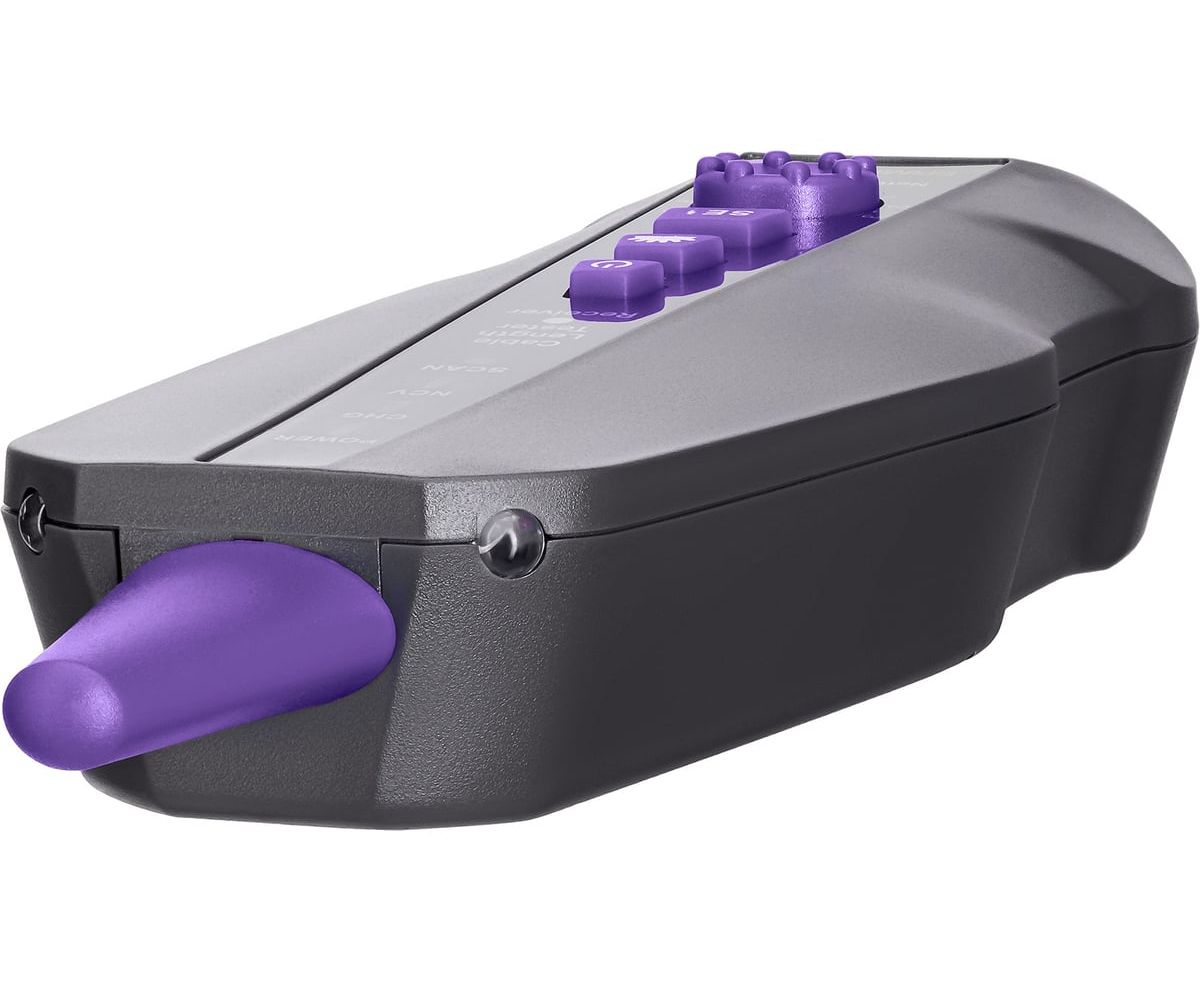

Приемник, он же NCV-датчик, оборудован фонариком. В процессе работы этот прибор подает звуковые сигналы. Например, при трассировке кабелей повышением интенсивности звука приемник предупреждает о приближении датчика к искомому кабелю, также на корпусе устройства в этом режиме загорается диодный индикатор. Чувствительность сенсора настраивается, в частности, во время поиска кабеля в пучке ее следует постепенно уменьшать (чем ближе кабель).
Полученные в ходе диагностики данные можно сохранять в памяти передатчика, доступны до 50 групп записей. Их можно «скинуть» на карту microSD в формате .txt, для которой есть слот в корпусе устройства.
Передатчик и приемник питаются от встроенных аккумуляторов, заряжаемых по microUSB-кабелю (есть в комплекте), для дистанционного модуля источник питания не нужен. Без подзарядки передатчик работает до 20 часов, приемник – до 50 часов. У обоих девайсов есть автоотключение в простое, причем у передатчика таймер настраивается. При низком уровне заряда у приемника загорится соответствующий диод на корпусе, а у передатчика на экране для отслеживания ресурса питания есть индикатор.

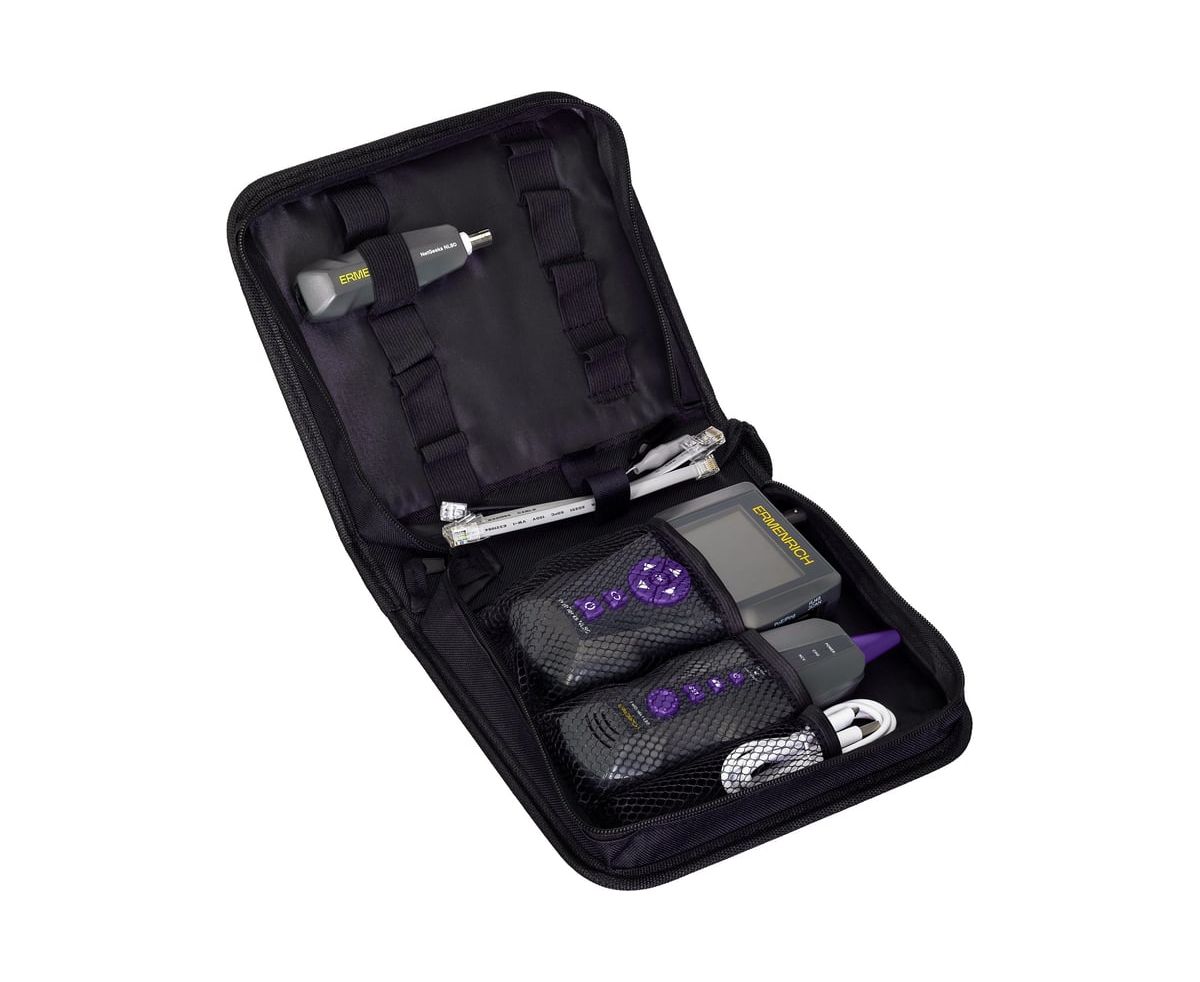

Для удобства хранения и работы на выезде комплект устройств и аксессуаров Ermenrich NetGeeks NL80 поставляется в специальном чехле на молнии.
Основные особенности:
Обнаружение и диагностика сетевых, телефонных, коаксиальных и других кабелей
Измерение длины кабеля методом TDR на дистанции до 1000 м
Функции трассировки кабелей, проверки кроссировки, тестов PoE и PING, а также проблесковая индикация
Определение расстояния до обрыва или короткого замыкания с указанием проблемных пар
Цветной LCD-дисплей с подсветкой, память на 50 ячеек, запись данных на microSD-карту
Бесконтактное обнаружение опасного напряжения (NCV)
Долгий срок работы передатчика и приемника на полной зарядке аккумулятора
Автоотключение и индикация питания

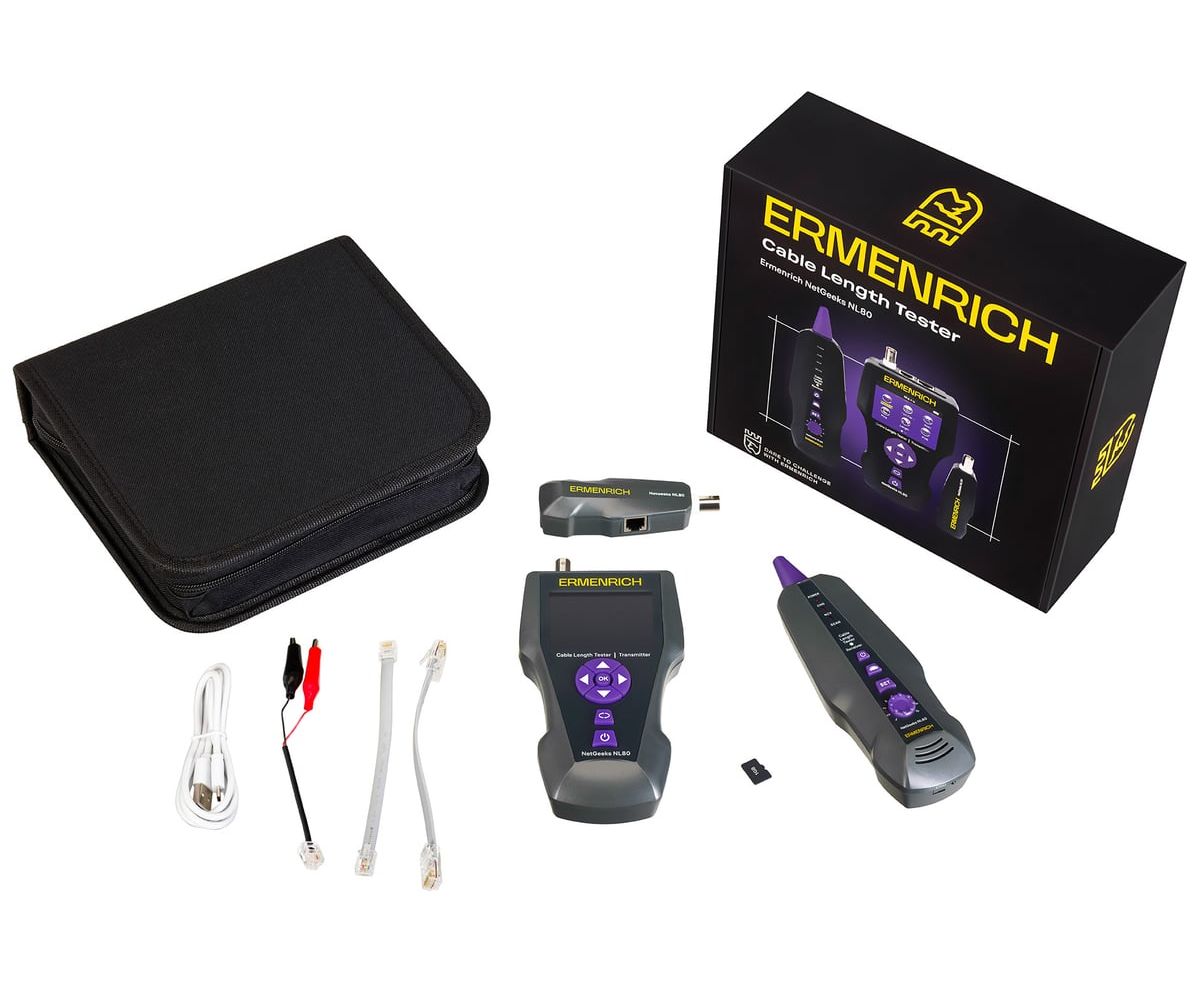

Комплектация:
Передатчик
Приемник

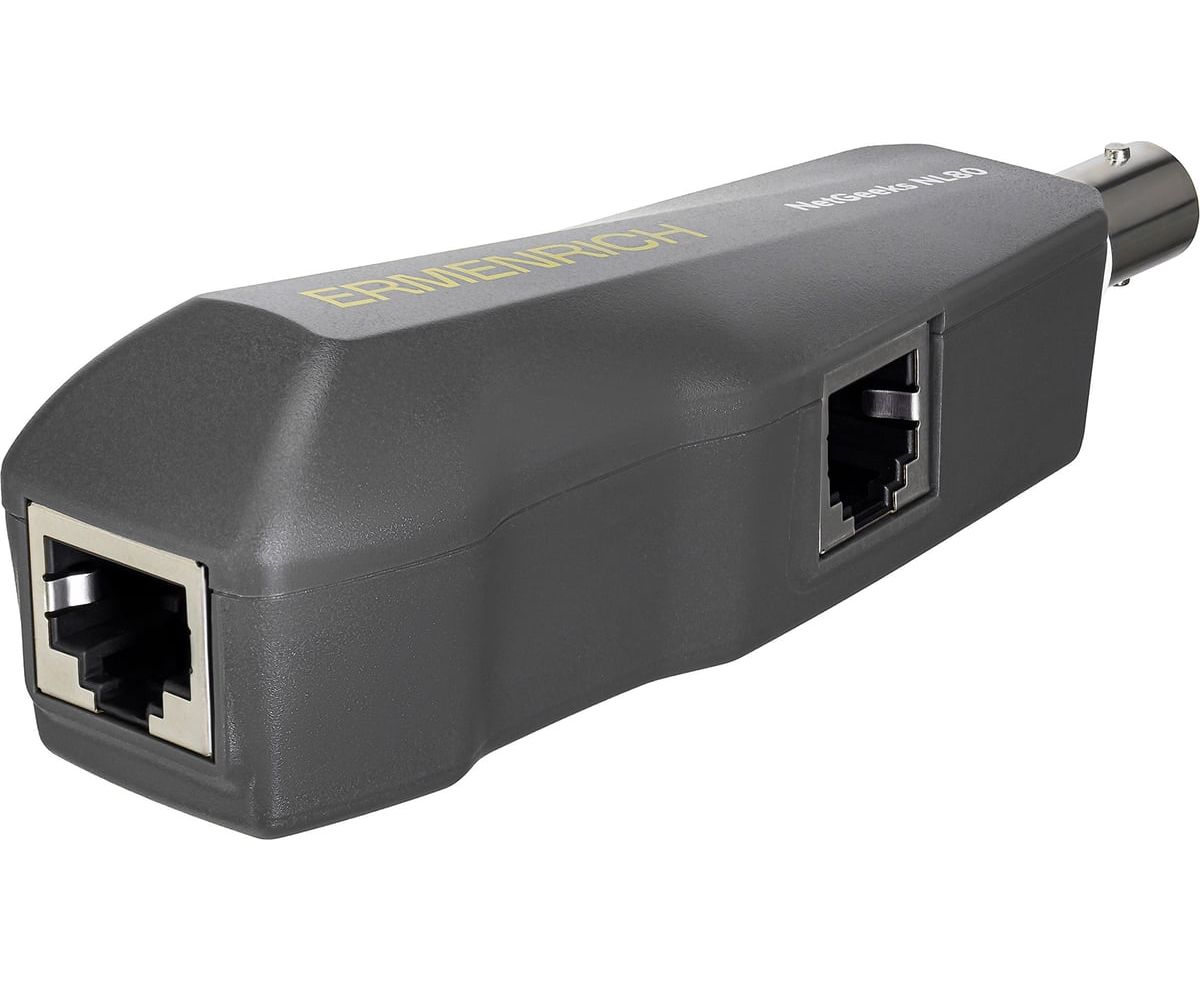

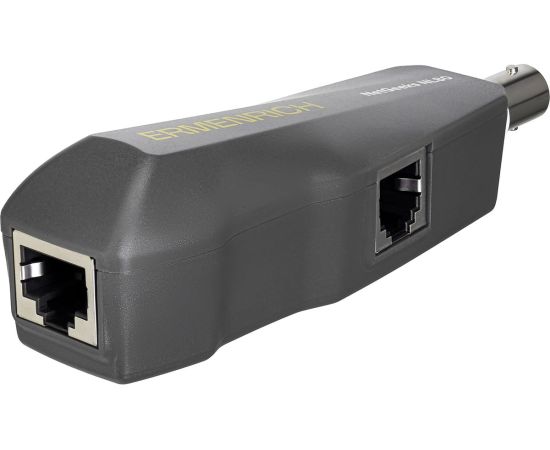

Дистанционный модуль
Патч-корд RJ11
Патч-корд RJ45
Зажим типа «крокодил»
Кабель постоянного тока
Кабель microUSB
Сумка
Инструкция по эксплуатации и гарантийный талон
Характеристики
Артикул
85673
Страна
КНР для Levenhuk, Inc. (США)
Бренд
Ermenrich (Эрменрих)
Размер упаковки (ДxШxВ)
24x8x21 см
Вес в упаковке
0.825 кг
Передатчик
Порты

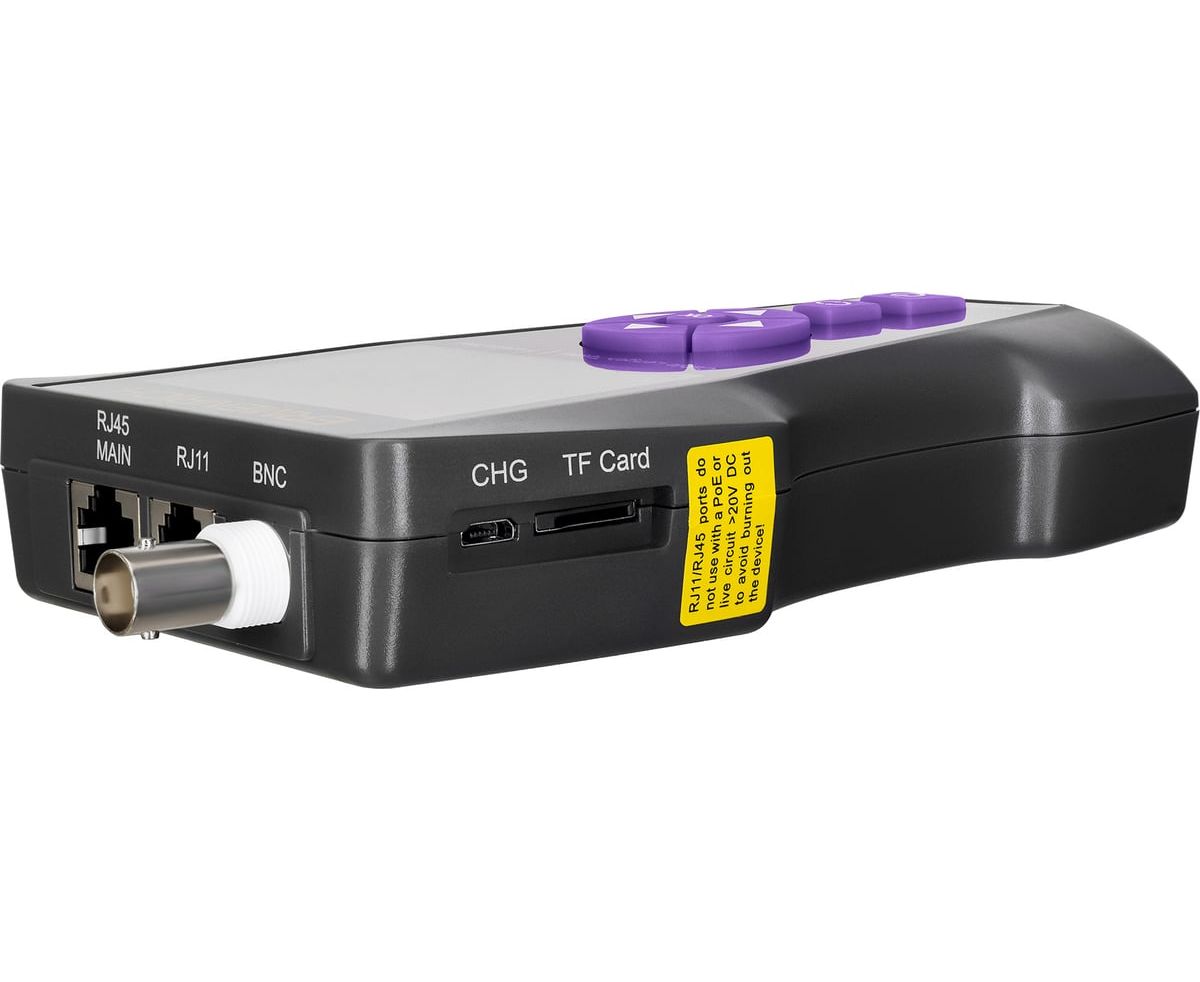

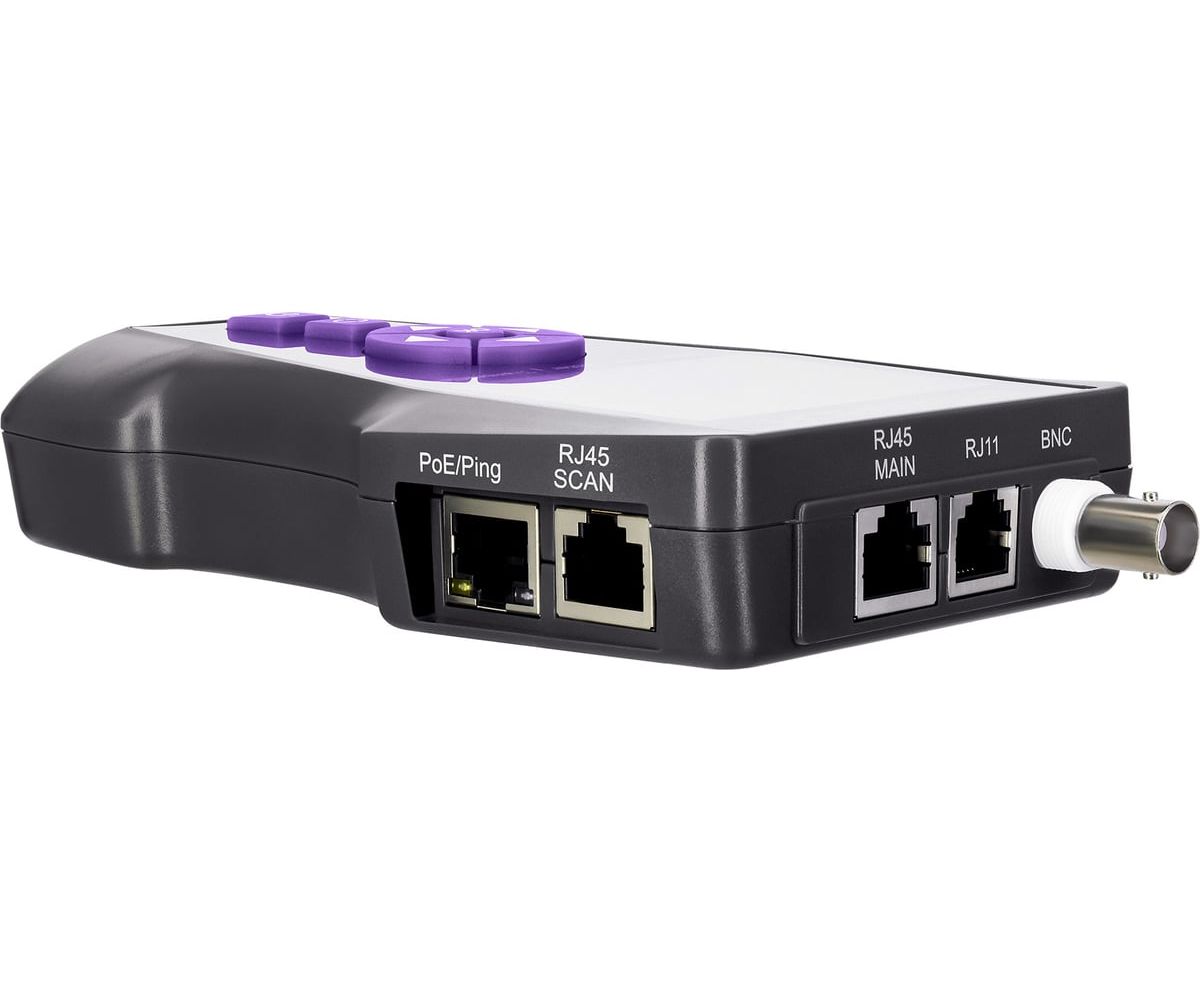

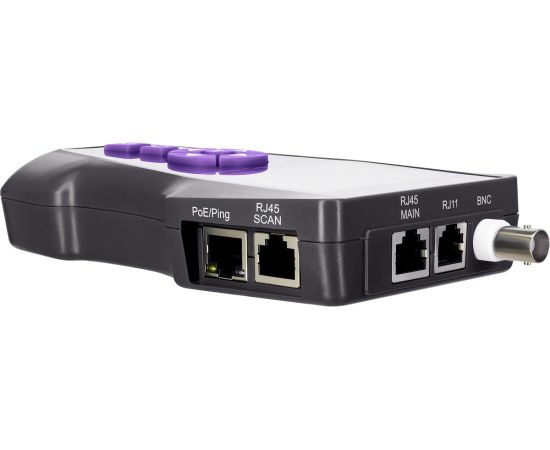

BNC, RJ11, PoE/PING, RJ45 (Scan), RJ45 (основной), TF карта, microUSB
Типы обнаруживаемых кабелей
коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический
Типы тестируемых кабелей
коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрические
Измерение длины кабеля
✓
Проверка исправности кабеля
+ (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи)
Функция проблесковой индикации (Port Flash)
✓
Функция проблесковой индикации (Port Flash)
+
Трассировка кабеля
✓
Защита от помех
✓
Тест PoE
✓
PING-тест
✓
Измерение длины кабеля
Метод измерения
импульсная рефлектометрия во временной области (TDR)
Единицы измерения
метры/ярды, фут
Диапазон измерения, м
0 — 1000
Погрешность
3% (±0,5 м)
Измерение дистанции до обрыва
✓
Измерение дистанции до короткого замыкания
✓
Калибровка
+
Минимальная длина кабеля для калибровки, м
20 (рекомендуется кабель 50 м)
Общие характеристики
Максимальный рабочий ток, мА
<150
Защита
входное напряжение: 48 В, ток: 5 мА
Передача данных
+, до 50 слотов памяти (формат *.txt)
Дисплей
LCD, цветной
Диагональ дисплея, дюйм
2.8
Разрешение дисплея, пикс
320x240
Подсветка дисплея
✓
Источник питания
3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект)
Ресурс работы батареи, ч
20
Индикатор низкого заряда батареи
✓
Автоотключение
120 мин, 15 мин, 30 мин, 60 мин
Диапазон рабочих температур, °С
−10… +60
Рабочий диапазон влажности, %
20…70
Приемник / Дистанционный модуль
Порты
BNC, RJ11, RJ45, microUSB
Настраиваемая чувствительность
✓
Бесконтактное обнаружение напряжения (NCV)
✓
Фонарик
✓
Максимальный рабочий ток, мА
<100
Источник питания
3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект)
Ресурс работы батареи, ч
50
Диапазон рабочих температур, °С
−10… +60
Рабочий диапазон влажности, %
20…70
